Der Measure dialog gliedert sich in die Felder Element 1, Element 2 und Result und Constraints.

Mit dem Aufruf des Befehls Measure erhält der Mauszeiger in der 3D view ein objektbezogenes Geometriesymbol , das die Art des jeweils berührten Elements anzeigt.

Nachdem Sie nacheinander auf zwei Zeichnungselemente (Fläche, Kante, Bohrung, usw.) innerhalb der 3D preview geklickt haben, erscheint in den Feldern Element 1 und Element 2 jeweils ein Symbol.

Hier ein Überblick über die möglichen Geometriesymbole:

Bohrungen und Zylinder	Konische Flächen	Kreisförmige Kanten	Planare Ebenen	Gerade Kante	Torusförmige Flächen

	Note
	Die Ausmaße eines Bauteils ermitteln Sie am schnellsten im Kontextmenü des 3D-Fensters über den Menüpunkt Measuring grid. Siehe hierzu unter ???.

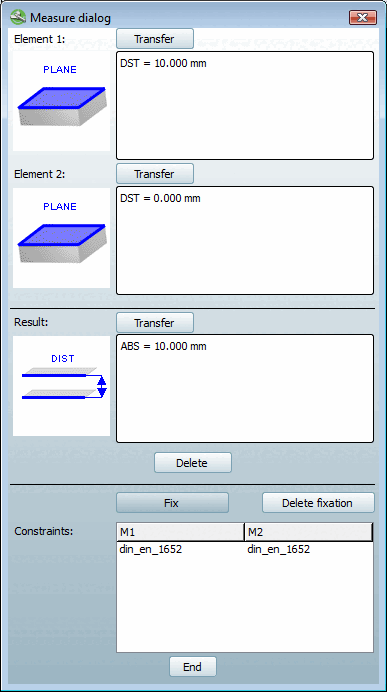

Im folgenden Beispiel sind zwei gegenüberliegende Flächen angeklickt (siehe ???).

2 planare Flächen selektiert Fix: Die Maßangabe bleibt bei einem Wechsel der Tabellenzeile erhalten

Die beiden Flächen befinden sich in einem Abstand von 10 mm, was im Feld Result symbolhaft dargestellt ist. Das Maß des Abstands (ABS = 10.000 mm) erscheint rechts davon.

Constraints

Bei planaren, parallelen Flächen steht Ihnen der Befehl Fix zur Verfügung.

Bei einem Wechsel der Tabellenzeile bleibt die Anzeige der Maßangabe in der 3D preview erhalten.

Mit Delete fix. können Sie die Fixierung löschen.

Transfer

Der Befehl Transfer wird für das Klassifizieren von nativen Teilen benötigt.

Detaillierte Informationen hierzu finden Sie unter Section 5.12.5.3.1, “Value take-over from the Measure dialog window ”.
