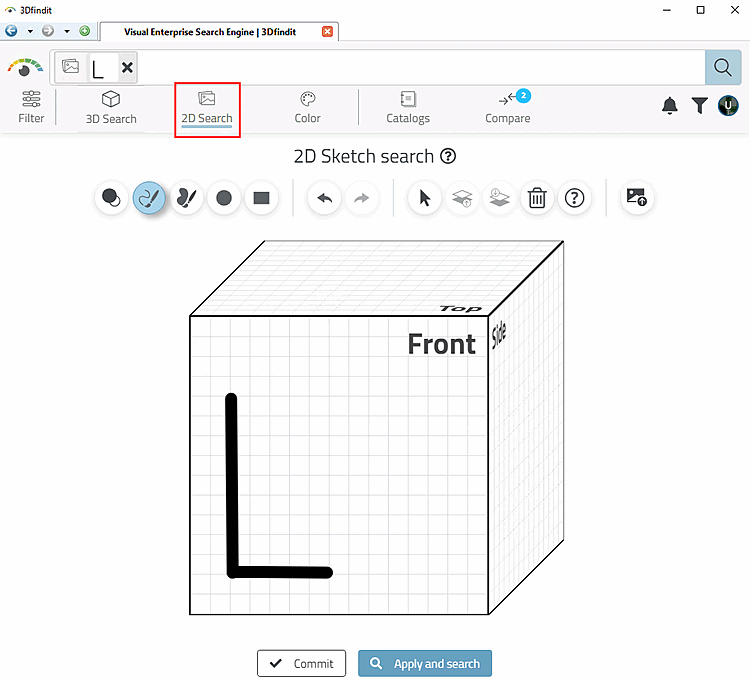

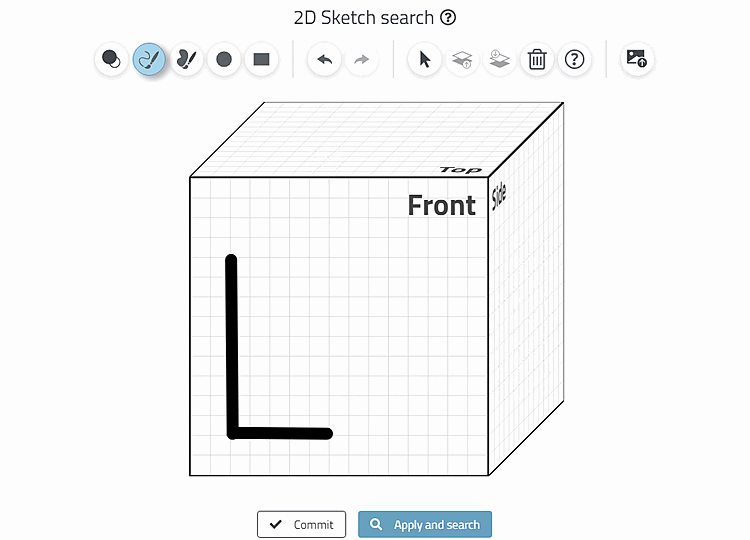

Zeichnen Sie mit der 2D Sketch search die Seitenansicht des gewünschten Winkels.

Klicken Sie Apply and search.

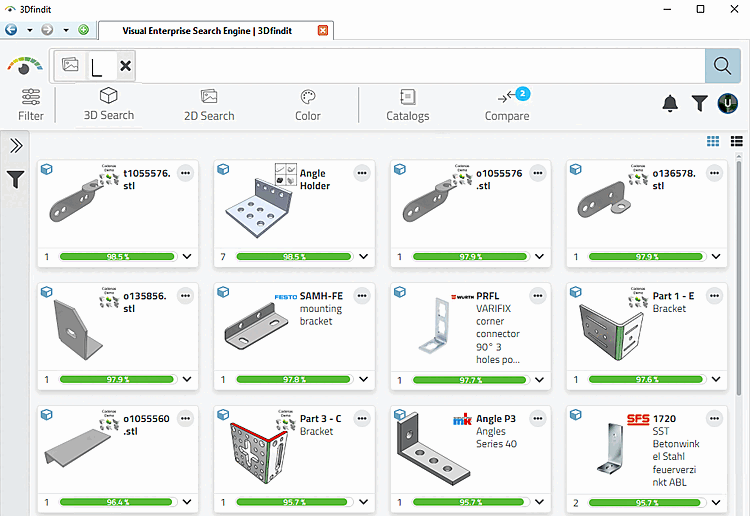

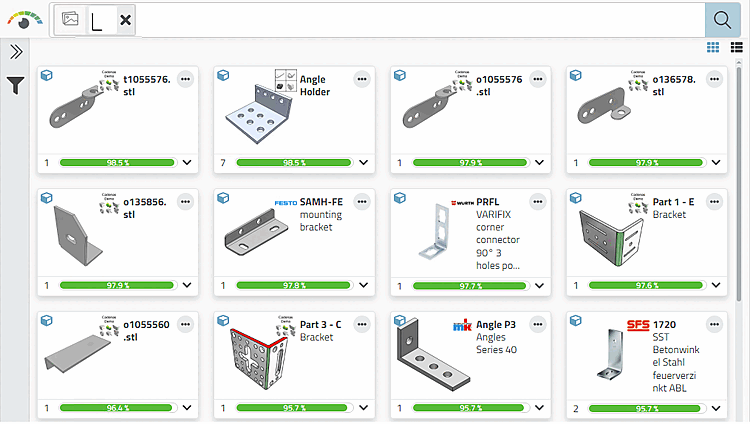

-> Die Ergebnisse sind noch relativ unspezifisch.

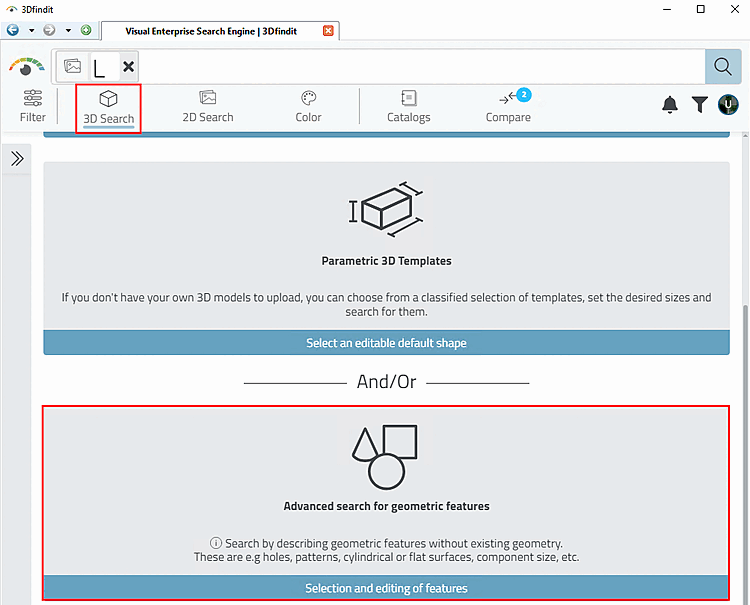

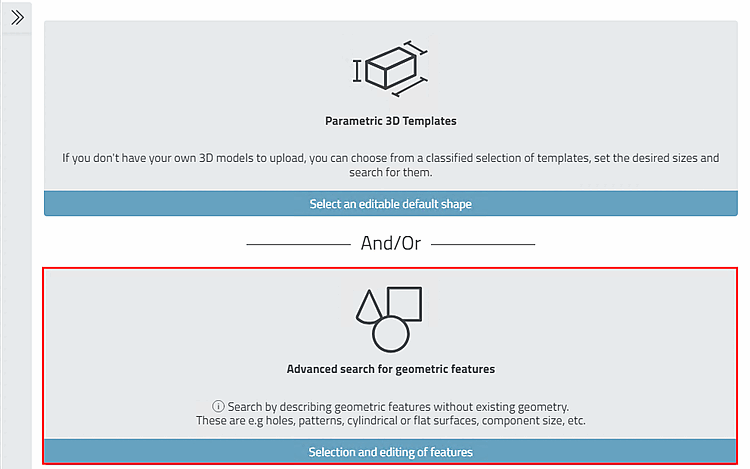

Verwenden Sie zusätzlich Geometric features.

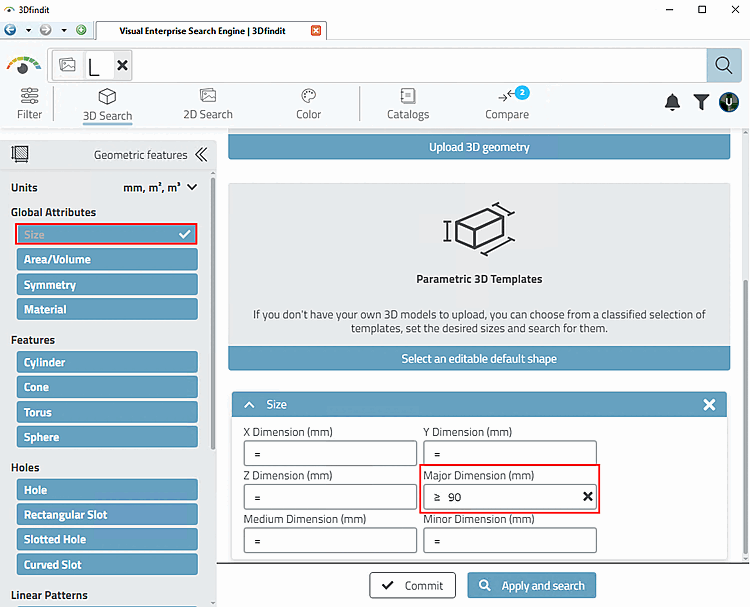

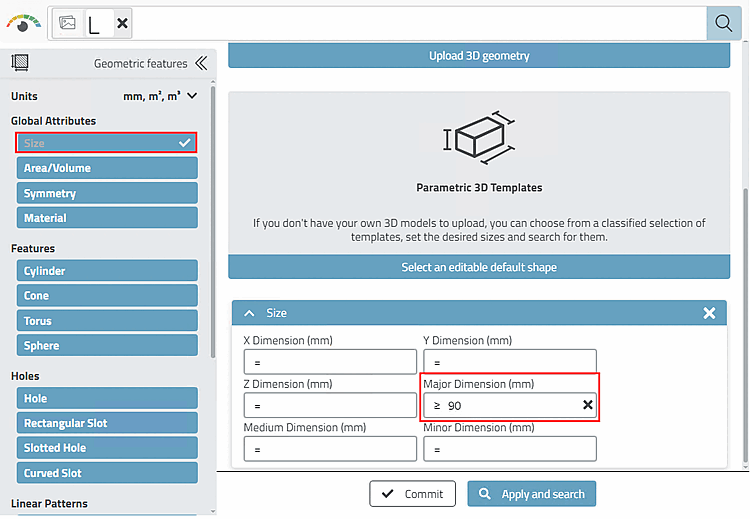

Wählen Sie Size und tragen Sie unter Major Dimension >= 90 ein.

Note Bei Angaben zur Größe können alle 6 oder nur 1 der Optionen verwendet werden.

Tip Die Angabe nur einer Eigenschaft kann evtl. zielführender sein.

Klicken Sie Apply and search.

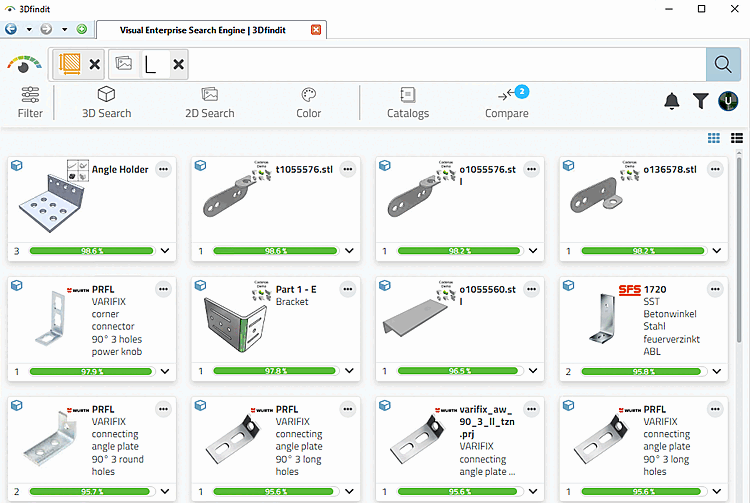

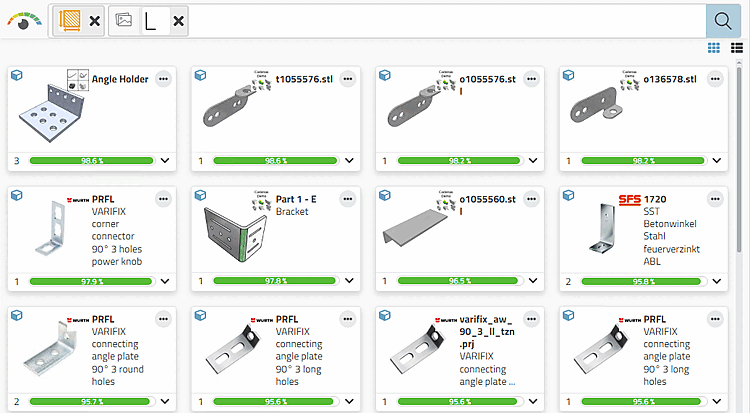

-> Die Suchergebnisse enthalten nun gewünschte Treffer. Es gibt sowohl eine Rundloch- als auch eine Langlochvariante.

Bei einer großen Anzahl von Treffern ist es evtl. sinnvoll weiter einzuschränken. Sie haben die Möglichkeit unter Geometric features auf Hole oder Slotted Hole zu spezifizieren.

Öffnen Sie mit Klick auf das entsprechende Icon im Suchfeld den Dialogbereich erneut.

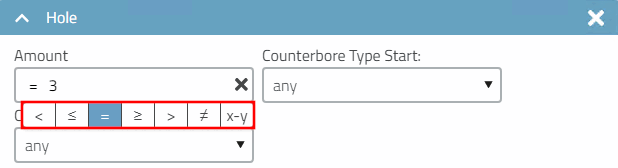

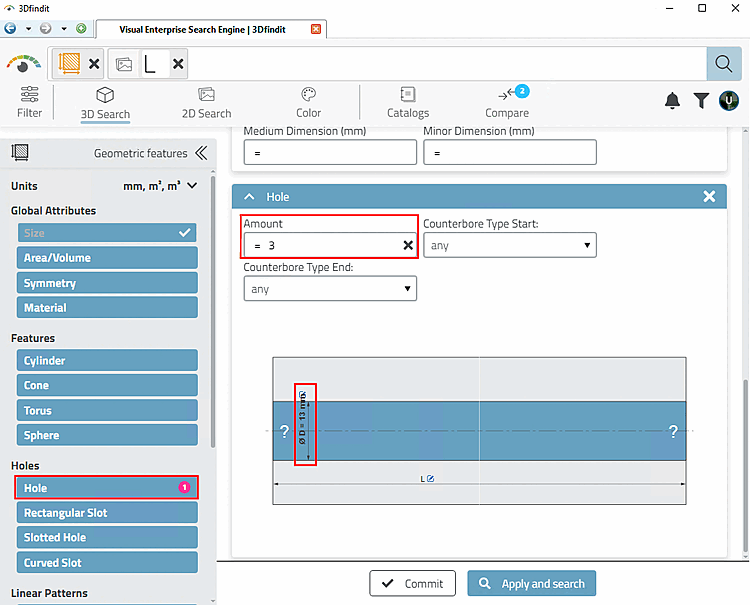

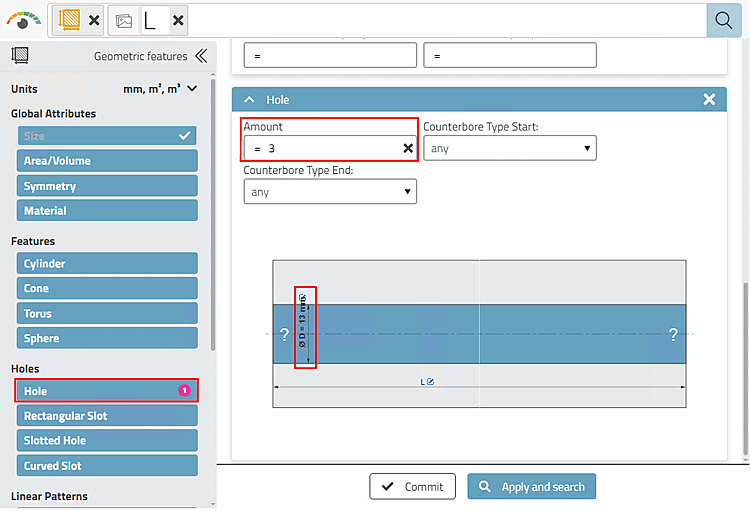

Wählen Sie beispielsweise Hole und tragen Sie die gewünschten Merkmalswerte ein.

Note Mit "=" können Sie nach exakten Werten suchen. Manchmal ist es besser, den Rahmen nicht zu eng zu setzen, um keine wichtigen Treffer auszuschließen. Arbeiten Sie in diesem Fall mit "größer gleich", "von - bis", etc.

Klicken Sie Apply and search.

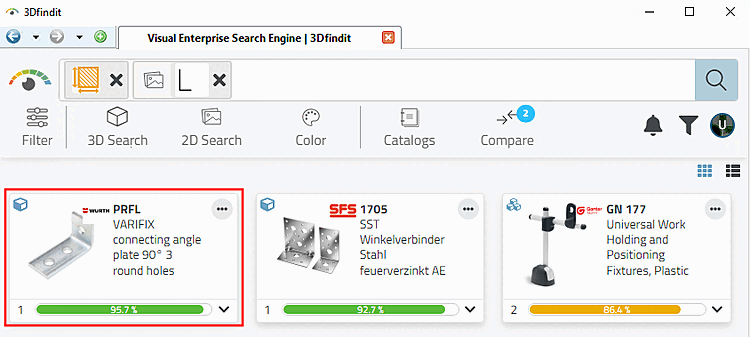

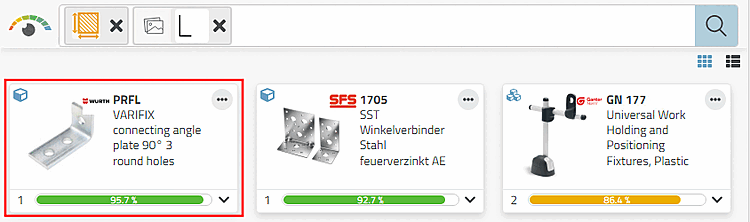

-> Ein genau passender Winkel findet sich nun unter den ersten Suchergebnissen.

Öffnen Sie das Teil in der Tabellen- und 3D-Ansicht.

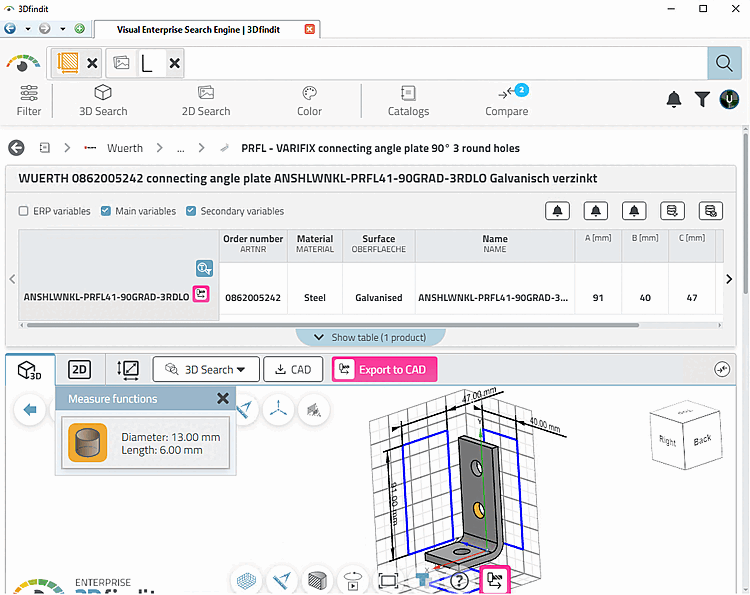

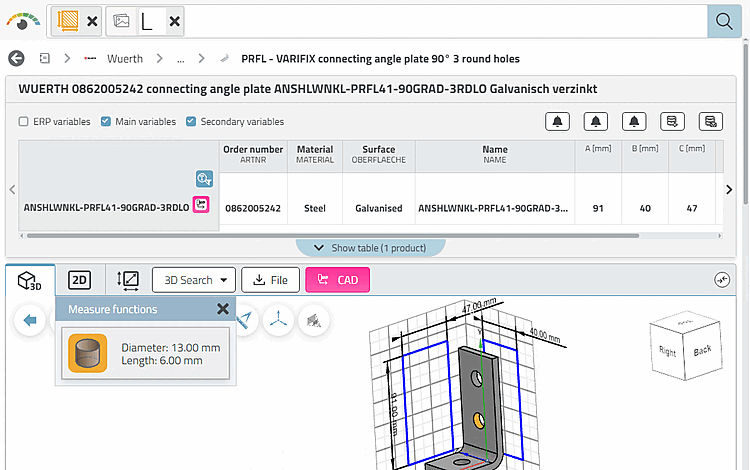

Setzen Sie zur Überprüfung beispielsweise Measuring grid und Measure functions ein.

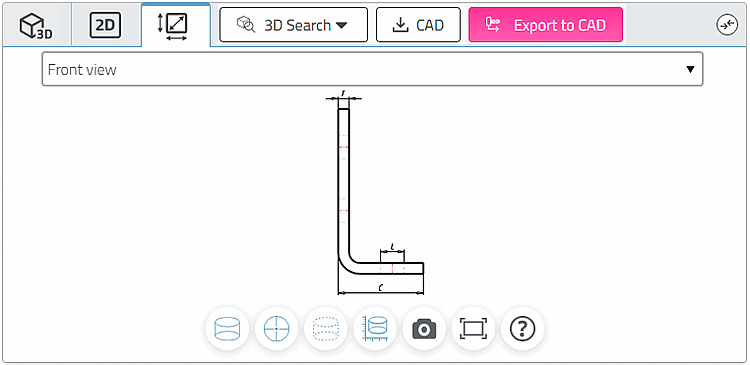

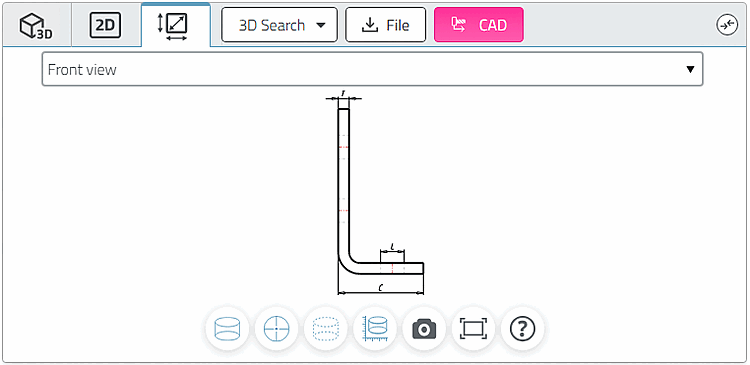

Prüfen Sie das Ergebnisteil gegebenenfalls auch unter Technical views.
