1.10.1.6.3. 3DFind.it - Beispiel von A bis Z

Im vorliegenden Beispiel soll eine textuelle Suche durchgeführt werden.

  1. Tragen Sie im Suchfeld den Begriff "Zylinderschraube" ein. (Ist beispielsweise die Artikelnummer oder ERP-Nummer bekannt, können Sie auch direkt mit dieser suchen.)

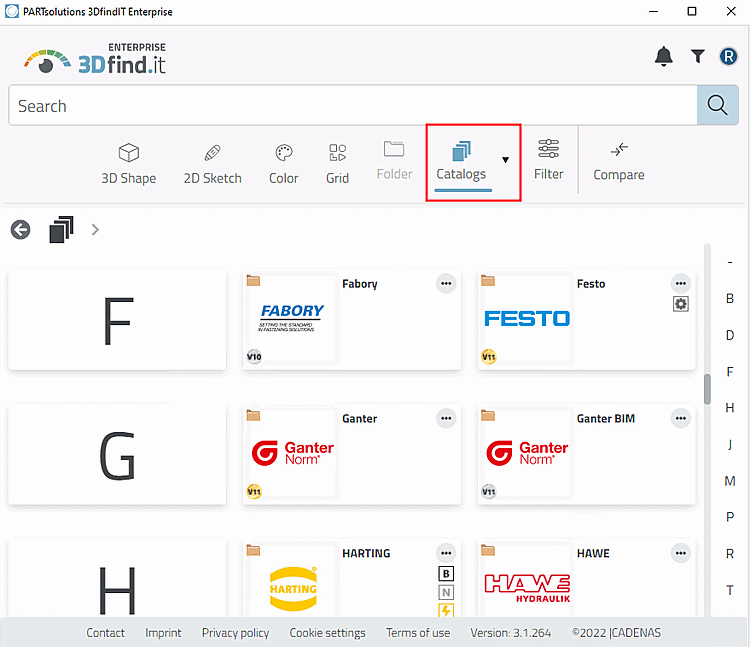

    Katalogauswahl

    Katalogauswahl

  2. Klicken Sie auf .

    -> Die Suche wird ausgeführt.

    -> The Filter dialog area opens on the left.

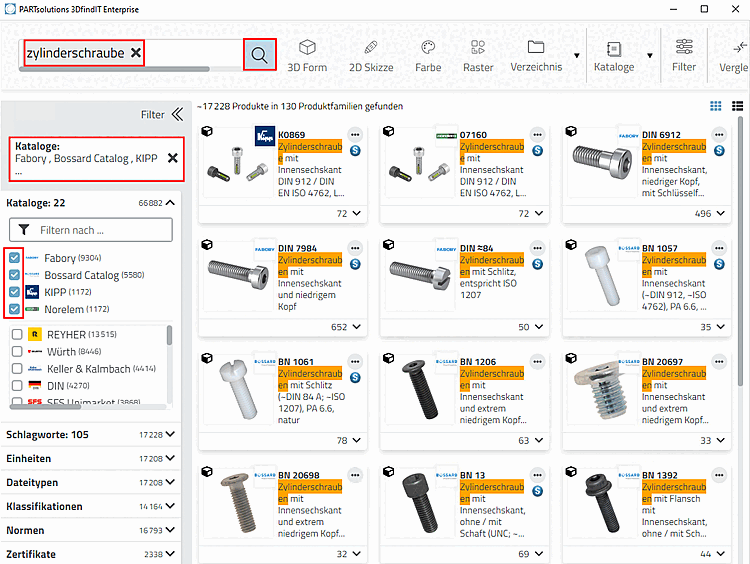

    Volltextsuche

    Volltextsuche

  3. Filtern Sie beispielsweise nach Katalogherstellern.

    -> Bei jeder Änderung wird die Suche unmittelbar ausgeführt und die Anzeige angepasst.

  4. Öffnen Sie das gewünschte Teil per Einfachklick.

    -> Table and 3D view are opened.

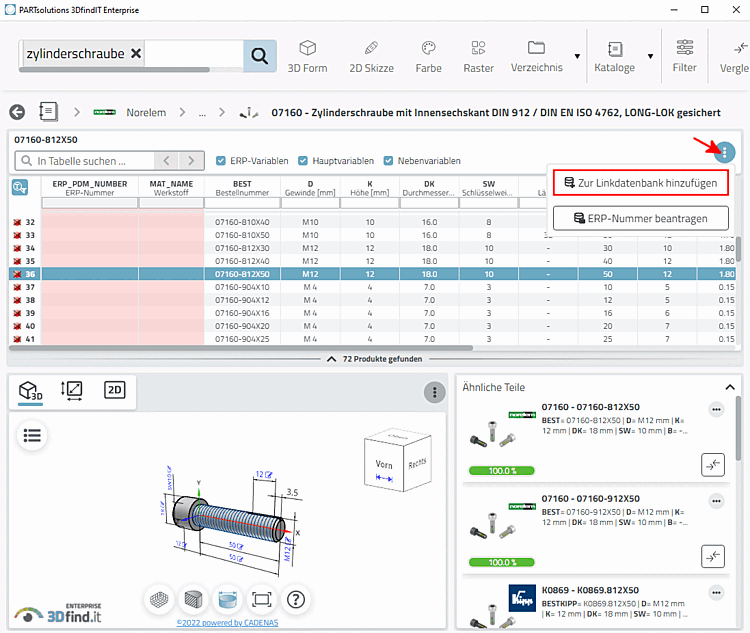

    Teileansicht

    Teileansicht

  5. Wählen Sie in der Tabelle die gewünschte Ausprägung.

  6. In Abhängigkeit vom vorgesehenen Workflow kann eine ERP-Nummer zugefügt werden.

    To do this, click on the Add to link database command.

    -> Der entsprechende Dialog wird geöffnet.

    Select the material in the list field and confirm with OK. (The ERP_PDM_NUMBER is generated automatically [depending on the intended workflow])

    new ident-no.

    new ident-no.

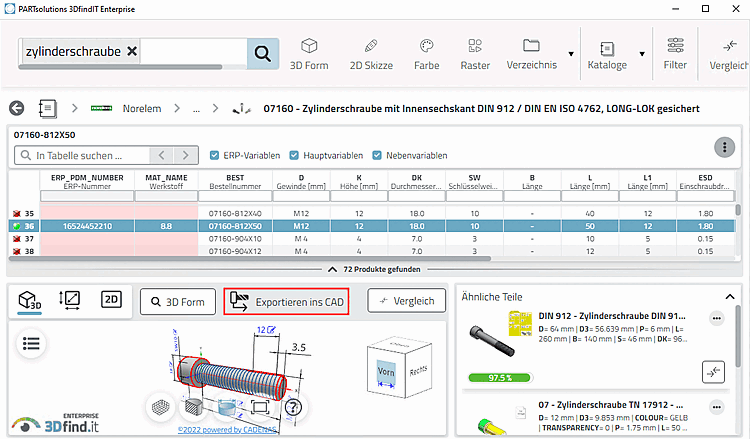

  7. Click Export to CAD.

    Export to CAD

    Export to CAD
