1.10.1.6.2. 3DFind.it - Benutzeroberfläche

The start interface is the catalog selection. Click on Catalogs you can get here at any time.

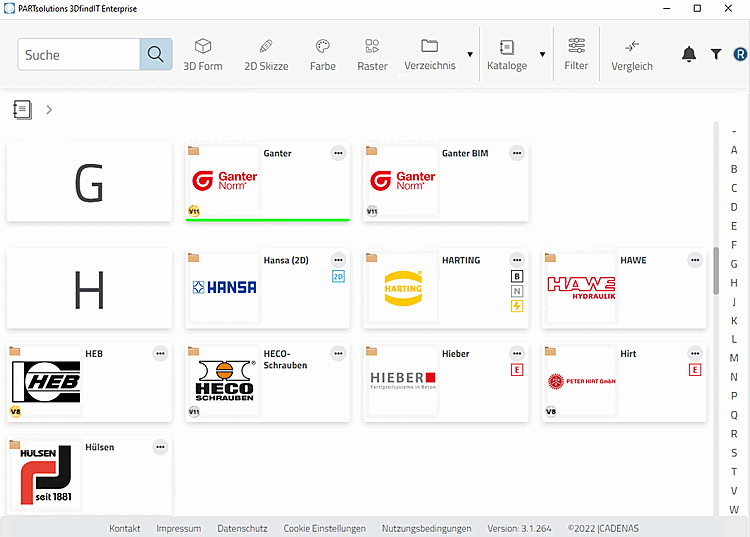

Startoberfläche - Katalogauswahl

Startoberfläche - Katalogauswahl

Sobald ein Katalog geöffnet wurde, wird links zusätzlich der Filter eingeblendet.

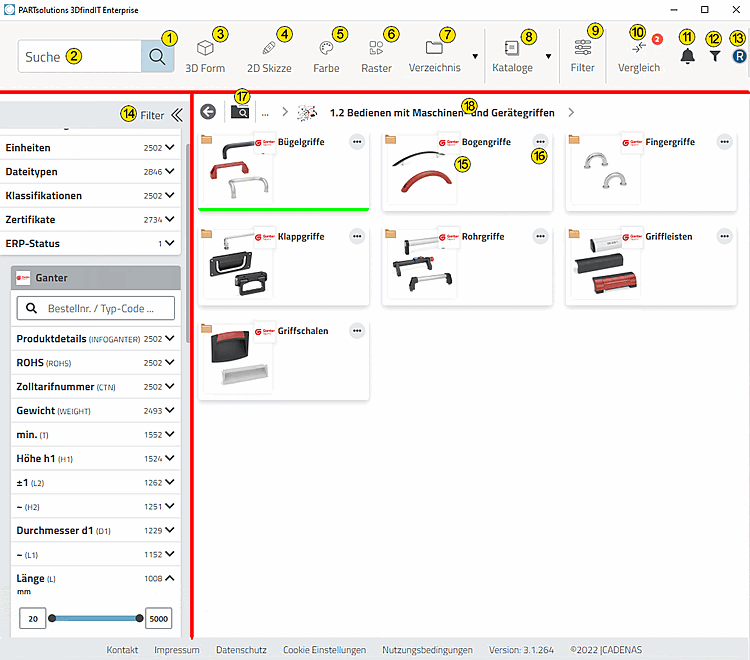

Filter und Teileauswahl

Filter und Teileauswahl

Follow the links to obtain detailed information on the individual areas of the user interface.

Suche starten Suche: Eingabefeld für Volltextsuche und Anzeige gewählter Suchmethoden und Filter 3D Shape Search
2D Sketch search Color Search Grid Search
Verzeichnisfilter Kataloge: Alle Kataloge Filtersuche über alle Kataloge
Vergleich Benachrichtigungen Vorzugsreihen an/aus
Angemeldeter Benutzer (Sprache, ERP-Legende, Abmelden) Filter Produktauswahl
Produktinformationen Verzeichnis als Filter hinzufügen Navigationspfad

As soon as a product has been specified, the table and 3D view are displayed.

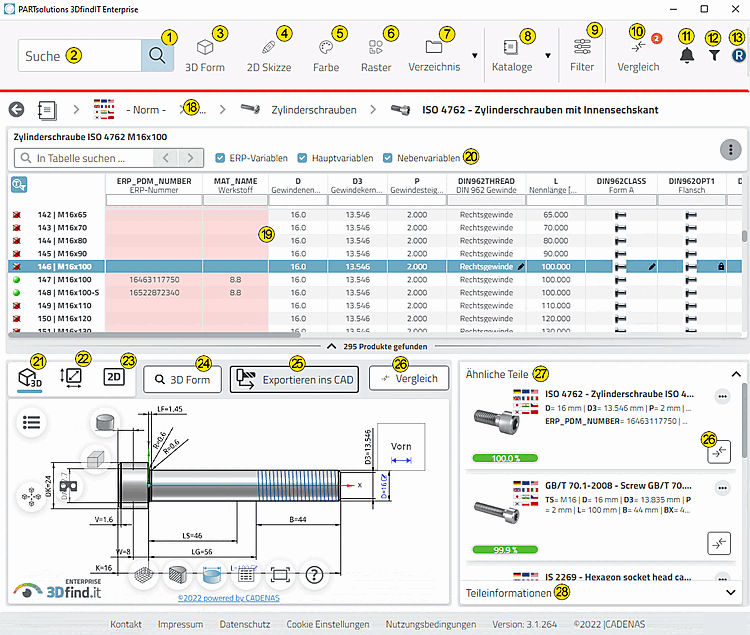

Tabellenansicht

Tabellenansicht

Tabelle Variablentyp ein-, ausblenden 3D Ansicht
Technische Ansichten Bemaßungsansichten 3D Form
Exportieren ins CAD Vergleich Ähnliche Teile (bez. 3D Form)
Teileinformationen

A detailed description of the entire functionality can be found under 3Dfindit.
